Проверьте фасад для AVENTOS
Введите размеры фасада — рассчитаем массу и коэффициент мощности по формуле Blum.

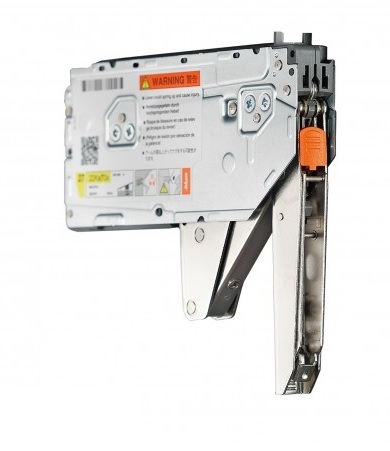

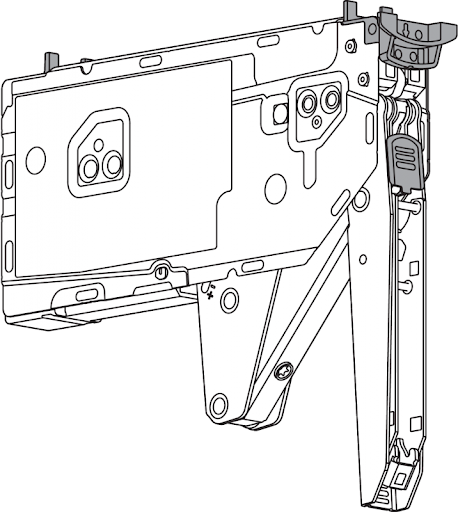

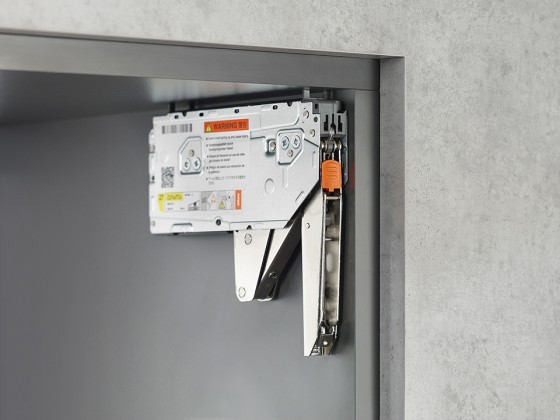

Это силовой механизм AVENTOS HK top с коэффициентом мощности 1730–5200 — среднее звено в линейке, рассчитанное на фасады весом от 1,7 до 5,2 кг. От младших моделей (22K2301 на 0,4–1,6 кг и 22K2501 на 0,9–2,8 кг) он отличается бо́льшим диапазоном, а от старшей (22K2901 на 3,2–9 кг) — меньшим. Если ваш фасад тяжелее 2,8 кг, но не дотягивает до 5,2 кг — это ваш вариант. Выбор сводится к точному соответствию веса фасада коэффициенту мощности. Недостаточно мощный механизм не удержит фасад в открытом положении, избыточно мощный — будет слишком резко поднимать. Взвесьте фасад с учётом ручек и декора: попадание в середину диапазона (например, 3–4 кг) даст наиболее плавную работу. На практике обращайте внимание на минимальную глубину корпуса: для этого механизма требуется не менее 175,5 мм, иначе он просто не поместится в шкафу. Крепление — саморез, то есть деталь фиксируется шурупами, без запрессовки. Встроенный бесступенчатый ограничитель угла открывания позволяет отрегулировать, насколько откидывается фасад, без дополнительных деталей. Механизм поставляется в упаковке по 20 штук — учитывайте это при заказе на несколько секций.
Ключевые характеристики
- Производитель
- Blum
- Код позиции
- 22K2701
- Минимальная глубина корпуса
- 175,5 мм
- Вид подъёмника
- AVENTOS HK top (Поворотный)
- Вариант крепления
- саморез
- Единица измерения
- штука
- Коэффициент мощности
- 1730-5200
- Полное наименование
- Силовой механизм, коэфф. мощ.=1730-5200 (при использовании 2-х механизмов), для применения с SERVO-DRIVE для подъемного механизма AVENTOS HK top
- Тип детали
- Силовой механизм
- Технология движения
- BLUMOTION
- Коэффициент мощности для силового механизма
- 1730-5200
- Количество в упаковке, шт.
- 20
- Полный артикул BLUM
- 22K2701 KRAFTSP 20 ZN
- Особенности
- Фиксированные позиции силового механизма и крепления фасада; Встроенный бесступенчатый ограничитель угла открывания
Подбор и совместимость
Ключевые параметры 22K2701, которые стоит сверить перед заказом.
Назначение 22K2701
22K2701 используется в системе AVENTOS; перед заказом нужно проверить тип подъёмника, усилие и крепление фасада.
Характеристики для проверки
| Артикул | 22K2701 |
|---|---|
| Серия | AVENTOS HK top |
| Категория | AVENTOS HK top |
| Производитель | BLUM / Австрия |
| Страна производства | Австрия |
| Минимальная глубина корпуса | 175,5 мм |
| Вид подъёмника | AVENTOS HK top (Поворотный) |
| Вариант крепления | саморез |
Совместимость
Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «AVENTOS HK top» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 22K2701
- Что проверить перед заказом 22K2701?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
- Почему в карточке важен артикул?
- Артикул 22K2701 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
