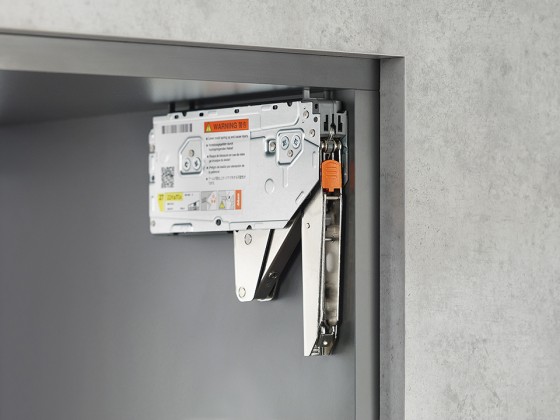

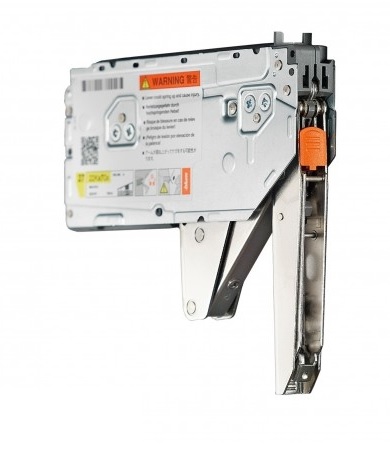

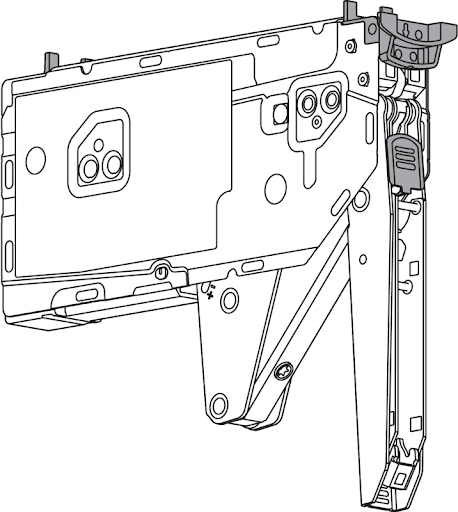

Силовой механизм 22K2301 — это младший по мощности в линейке AVENTOS HK top, рассчитанный на коэффициент 420–1610. Он предназначен для лёгких или компактных верхних фасадов: например, узких секций, небольших шкафчиков или фасадов из тонкого МДФ. Если ваш фасад тяжелее — по весу или размеру — потребуется соседняя позиция 22K2501 (930–2800). Выбор между ними делается по фактическому весу фасада, а не на глаз: превышение верхней границы коэффициента приведёт к тому, что механизм не сможет удерживать фасад в открытом положении. В отличие от старших моделей, этот механизм требует минимальной глубины корпуса всего 175,5 мм — это позволяет ставить его в неглубокие шкафы, где более мощные версии (22K2701, 22K2901) уже не поместятся. Встроенный бесступенчатый ограничитель угла открывания даёт возможность точно настроить, насколько откидывается фасад, не используя дополнительных аксессуаров. Крепление механизма — саморез, то есть для установки потребуется обычный шуруповёрт, никакой запрессовки или защёлки. Фасовка — 20 штук в упаковке, что для серийного производства удобно: одна коробка покрывает несколько одинаковых секций. Артикул 22K2301 KRAFTSP 20 ZN, технология BLUMOTION — доводка встроена, отдельный амортизатор не нужен.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Толщину фасада, угол открывания, размеры и тип монтажа.
Что докупить
Монтажные планки, крепёж и совместимые аксессуары Blum.
Ключевые характеристики
- Производитель
- Blum
- Код позиции
- 22K2301
- Минимальная глубина корпуса
- 175,5 мм
- Вид подъёмника
- AVENTOS HK top (Поворотный)
- Вариант крепления
- саморез
- Единица измерения
- штука
- Коэффициент мощности
- 420-1610
- Полное наименование
- Силовой механизм, коэфф. мощ.=420-1610 (при использовании 2-х механизмов), для применения с SERVO-DRIVE для подъемного механизма AVENTOS HK top
- Тип детали
- Силовой механизм
- Технология движения
- BLUMOTION
- Коэффициент мощности для силового механизма
- 420-1610
- Количество в упаковке, шт.
- 20
- Полный артикул BLUM
- 22K2301 KRAFTSP 20 ZN
- Особенности
- Фиксированные позиции силового механизма и крепления фасада; Встроенный бесступенчатый ограничитель угла открывания
Подбор и совместимость
Ключевые параметры 22K2301, которые стоит сверить перед заказом.
Назначение 22K2301
22K2301 используется в системе AVENTOS; перед заказом нужно проверить тип подъёмника, усилие и крепление фасада.
Характеристики для проверки
| Артикул | 22K2301 |
|---|---|
| Серия | AVENTOS HK top |
| Категория | AVENTOS HK top |
| Производитель | BLUM / Австрия |
| Страна производства | Австрия |
| Минимальная глубина корпуса | 175,5 мм |
| Вид подъёмника | AVENTOS HK top (Поворотный) |
| Вариант крепления | саморез |
Совместимость
Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «AVENTOS HK top» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 22K2301
- Что проверить перед заказом 22K2301?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
- Почему в карточке важен артикул?
- Артикул 22K2301 фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
