Соберите узел
Основной товар, обязательные детали и опции — с понятными отличиями, артикулами и ценами.
Рассчитать фасад AVENTOSОткрыть быстрый подбор
Проверьте фасад для AVENTOS
Выберите систему и введите размеры фасадов и корпуса: способ подбора зависит от системы.
Плотность уточните у изготовителя плиты. Для стеклянных и рамочных фасадов используйте проверенную массу готового фасада и оригинальные таблицы производителя.

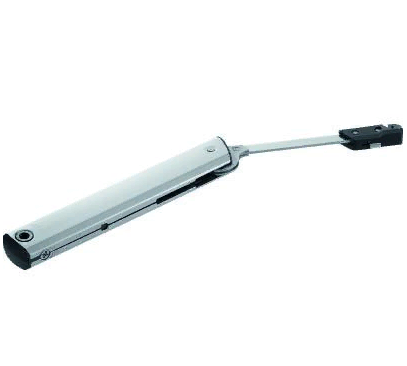

20K1301T — симметричный силовой механизм AVENTOS HK-XS для применения с TIP-ON. Официальный коэффициент мощности LF для установки с одной стороны составляет 500–1200; при установке механизмов с двух сторон диапазон удваивается. LF рассчитывают как высоту корпуса KH в миллиметрах, умноженную на массу фасада с учётом двойной массы ручки. Число 40 в поставочном обозначении не является индексом усилия: оно относится к фасовке. Для открывания нажатием требуется отдельное совместимое устройство TIP-ON и петли без пружины. Толкатель не встроен в этот силовой механизм. Устройство подбирают вместе с креплениями и ответной частью по схеме системы. Высота корпуса KH 240–600 мм. Стандартная минимальная внутренняя глубина LT — 125 мм; схема специальной присадки допускает LT 100 мм. Угол открывания механизма — 105°, но петли с меньшим углом ограничивают ход фасада. Количество приобретаемых механизмов и единицу продажи сверяют отдельно; упаковка не задаёт автоматически количество деталей на фасад.
Ключевые характеристики
- Производитель
- Blum
- Артикул Blum
- 20K1301T
- Минимальная глубина корпуса
- 125 мм
- Вид подъёмника
- AVENTOS HK-XS (Поворотный компактный)
- Вариант крепления
- саморез
- Единица измерения
- штука
- TIP-ON
- Да
- Вес нетто
- 279 г
- Упаковка
- 40 шт
- Blum модель
- 20K1301T
- Полное наименование
- Силовой механизм, коэф. мощ. = 500-1200 (силовой механизм с одной стороны) для TIP-ON для поворотного подъемного механизма AVENTOS HK-XS
- Тип детали
- Силовой механизм
- Технология движения
- TIP-ON
- Количество в упаковке, шт.
- 40
- Полный артикул BLUM
- 20K1301T KRAFTSP 40 NI
Технический паспорт
В официальной таблице найден артикул 20K1301T. Это подтверждает строку заказа, а применимость и размеры конкретного проекта проверяют по схеме Blum.
Подбор и совместимость
Ключевые параметры 20K1301T, которые стоит сверить перед заказом.
Назначение 20K1301T
20K1301T используется в системе AVENTOS; перед заказом нужно проверить тип подъёмника, усилие и крепление фасада.
Характеристики для проверки
| Артикул | 20K1301T |
|---|---|
| Серия | AVENTOS HK-XS |
| Категория | AVENTOS HK-XS |
| Минимальная глубина корпуса LT | 125 мм; 100 мм по специальной схеме присадки |
| Особенности | TIP-ON |
| Производитель | BLUM / Австрия |
| Страна производства | Австрия |
| Минимальная глубина корпуса | 125 мм |
Совместимость
Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
Сравнение и дальнейший подбор
Сравните параметры с соседними позициями: откройте раздел «AVENTOS HK-XS» и подборку по этой системе. Для узла дополнительно сверьте совместимые элементы в карточке товара.
FAQ по 20K1301T
- Что проверить перед заказом 20K1301T?
- Серию, размеры, назначение, вид крепления и совместимые элементы в вашей сборке.
- Можно заменить похожей позицией?
- Только после сверки ключевых характеристик: похожее название не подтверждает совместимость.
- Что может понадобиться дополнительно?
- Для AVENTOS критичны высота корпуса, вес фасада, тип механизма, рычаги и крепления.
- Почему в карточке важен артикул?
- Артикул 20K1301T фиксирует конкретную модификацию и помогает не смешать близкие варианты одной серии.
Документы для монтажа и подбора
Проверяйте артикул и исполнение товара перед использованием схемы.
